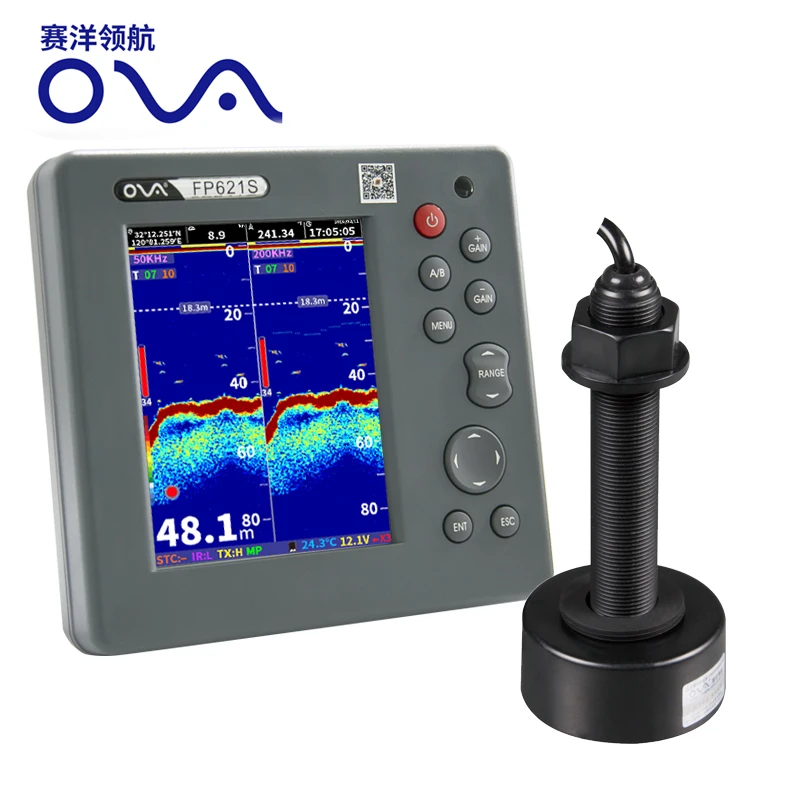

Ένας ανιχνευτής ψαριών απεικόνισης κάτω αποτελείται από δύο μέρη: κύρια μονάδα (με οθόνη) και μορφοτροπέα.

Η κύρια μονάδα θα πρέπει να βρίσκεται σε σημείο που να είναι εύκολα προσβάσιμη στην καμπίνα ή στην τιμονιέρα, κ.λπ. Ο μορφοτροπέας πρέπει να τοποθετηθεί στο κάτω μέρος του σκάφους είτε μέσω της γάστρας είτε της εγκατάστασης στο κύτος. Λάβετε υπόψη ότι η απόδοση ενός ανιχνευτή ψαριών εξαρτάται σε μεγάλο βαθμό από το εάν ο ηχοβολέας είναι σωστά τοποθετημένος στον πυθμένα του σκάφους. Ένας ακατάλληλα τοποθετημένος μορφοτροπέας μπορεί να οδηγήσει σε αστοχία στη σύλληψη ανακλώμενων κυμάτων ή σε άλλα σοβαρά ελαττώματα. Για να αποφύγετε αυτά τα προβλήματα, θα πρέπει να συμβουλευτείτε έναν τεχνικό αντιπρόσωπο σχετικά με τον τρόπο σωστής εγκατάστασης του μορφοτροπέα πριν από την πραγματική εγκατάσταση.

Επισκόπηση μηχανισμού λειτουργίας του ανιχνευτή ψαριών

Ένας ανιχνευτής ψαριών με απεικόνιση προς τα κάτω μεταδίδει υπερηχητικά κύματα από τον μορφοτροπέα που είναι τοποθετημένος στο κάτω μέρος του σκάφους. Τα μεταδιδόμενα υπερηχητικά κύματα προχωρούν κατευθείαν προς τον βυθό, αλλά αν υπάρχει κάποιο αντικείμενο, δηλαδή κοπάδι ψαριών ή βράχοι, θα αντανακλούν. Μέρος τους θα αντανακλά πίσω στον πυθμένα του πλοίου, το οποίο στη συνέχεια θα συλληφθεί από τον μορφοτροπέα. Μετρώντας το χρόνο που μεσολάβησε μεταξύ της μετάδοσης και της λήψης του υπερήχου, θα υπολογιστεί το βάθος του κοπαδιού ψαριών.
